Dokumentace modulu ui_plots.py

Účel modulu

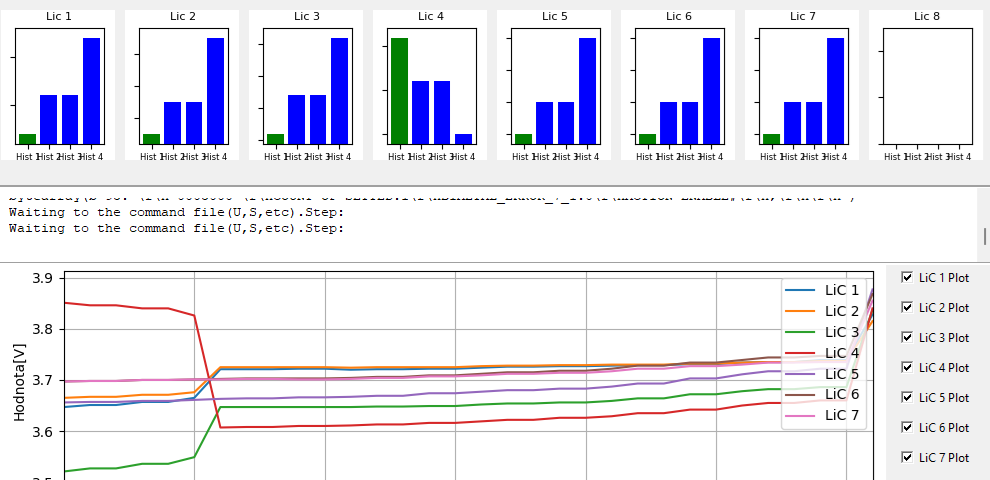

• rychlý náhled posledních 4 hodnot každé LiC buňky (bar-grafy)
• analýza celé historie (full line-chart)
• zapínání/vypínání jednotlivých linek pomocí checkboxů
• dynamické přepočty měřítka os grafů

1) Funkce init_plots(frame, history)

Inicializuje 8 bar-grafů vedle sebe, každý s 4 sloupci:

• Sloupce reprezentují poslední hodnoty: Hist 1 = nejnovější, Hist 4 = nejstarší
• Vytvoří Figure + Axes, vykreslí počáteční sloupce (0)
• Nastaví nadpis „LiC X“ pro každý graf
• Skryje popisky Y osy
• Uloží FigureCanvasTkAgg do seznamu canvases
• Uloží (ax, bars) do seznamu plots pro aktualizace

2) Funkce update_plots(history)

Aktualizuje výšku sloupců v každém bar-grafu podle posledních hodnot historie.

1. Vezme poslední 4 hodnoty pro každý graf
2. Doplní nulami, pokud je méně než 4
3. Otočí pořadí, aby první sloupec byl nejnovější
4. Aktualizuje výšku jednotlivých sloupců bar.set_height()
5. Dynamicky nastaví rozsah Y s rezervou
6. Překreslí canvas grafu

3) Full history graf

Graf zobrazuje kompletní historii všech osmi buněk.

Funkce init_full_history_plot(history)

• Vytvoří Figure + Axes s osmi čarami (každá čára = jedna LiC buňka)
• Nastaví legendu, popisky os a grid
• Uloží čáry do line_plots pro pozdější aktualizaci

Funkce update_full_history_plot(history, canvas_full_history)

• Načte stavy checkboxů z ui_checkbuttons
• Zapíná/vypíná viditelnost čar
• Přepočítá min/max jen podle viditelných dat
• Aktualizuje data čar a překreslí graf

Funkce make_on_change_checkbox_Plot(history, canvas_full_history)

Vrací handler, který volá update_full_history_plot() při změně stavu checkboxů.

4) Propojení s dalšími moduly

• ui_checkbuttons – určuje, které čáry se mají zobrazit
• main GUI – volá init_plots(), init_full_history_plot(), update
• BLE modul – poskytuje nové hodnoty historie

5) Typický tok aktualizace

1. Nová data dorazí přes BLE
2. Main uloží data do struktury history
3. Volá se update_plots(history) → bar-grafy se okamžitě aktualizují
4. Pokud je změněn checkbox → spustí se update_full_history_plot()
